TYT TH-8600

Аналоговый влагозащищённый трансивер VHF/UHF
Собран довольно качественно, из минусов эффект "pop-click" при открытии SQL.
Приёмник классический супергетеродин с первой ПЧ 19,65MHz.
В качестве PLL используется Auctus AT1846S.

Включение инженерного меню

В папке куда установлен CPS TH-8600 находим файл setting.ini, правим как указано ниже. Номер COM порта указываем свой.

Код: [Выделить]

[setup]
language=english
testmode=TestAll
Factory=FactoryEn
password=0
RadioName=TH-8600
CompanyName=TYT INC.(C)
SoftVer=Ver1.0
CompleteTime=2016.08.05
COMSelect=COM4
Baudradio=57600
Gpsmode=Enable
exepassword=0
languagemenu=1
jstdefault=0
voiceencrypt=1
timesetting=1
gpssystem=1
Chinese=Simple
Запускаем TH-8600.exe с правами администратора!!!

Вводим код регистрации 13636922224, код запрашивает один раз. Значение заносится в реестр системы.

После данной процедуры получаем доступ к инженерным настройкам радиостанции.





Калибровки мощности, шумодава и тд...



Тут с переводчиком

В конфиге активировал опцию GPS но на основной плате я не нашёл где должен быть установлен модулёк, возможно в мордочке радиостанции. CPS на всякий случай в аттаче.

Алексей привет,приобрел такую рацию.Интересует вопрос,есть ли возможность в инженерном меню прибавить по микрофону(уровень модуляции слабоват)?Спасибо.

уровень модуляции слабоват.

Привет д.Юр! В этом агрегате регулировки чуйки по микрофону вроде нет, можно только добавить девиацию.

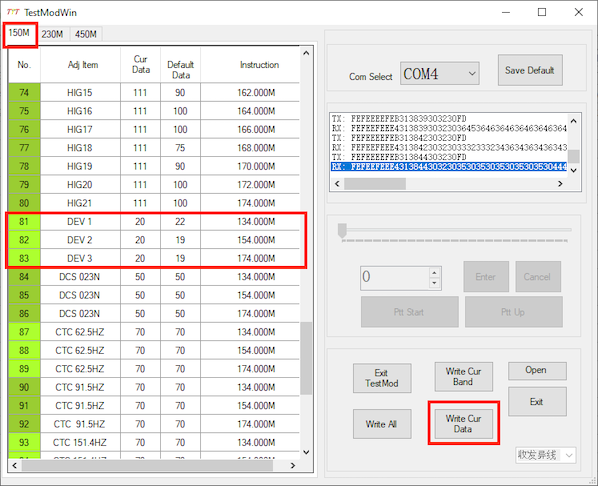

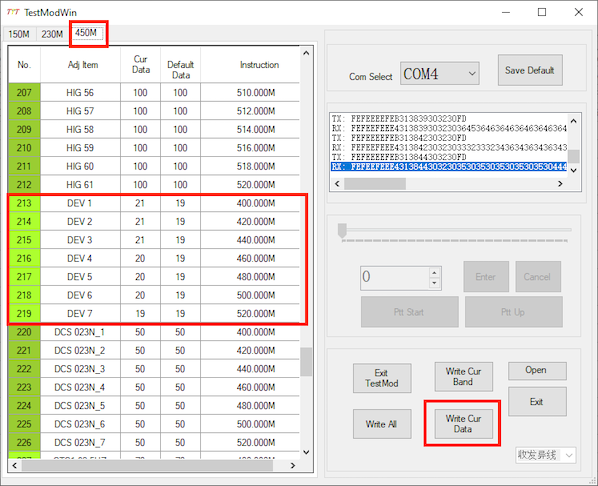

Скрины где крутить смотри ниже... Раздельно для VHF и UHF





Входишь в TestMod меняешь значение в колонке CurData и записываешь.
Выходишь из TestMod и проверяешь на контрольном приёмнике как слышно. Значения больше 80 единиц не рекомендую.


Леша спасибо,а без компа есть у нее вход инженерное меню?А то я еще не знаю какой кабель для нее надо.Имеется только для Baofeng.(кабель заказал)

Леш,а без компа есть у нее вход инженерное меню?

Только с компа... Кабель с USB-A на USB-mini c UART конвертером, можно сделать самодельный. Конвертер на CH340 на Озоне как грязи...

Леш,а без компа есть у нее вход инженерное меню?

Только с компа... Кабель с USB-A на USB-mini c UART конвертером, можно сделать самодельный. Конвертер на CH340 на Озоне как грязи...

Спасибо,заказал на озоне,числа 10 должен приехать.Как приедет доложу результат.

Ну я по началу юзал самодельный, потом купил)) Бывает что в таких кабелях перепутаны сигналы RXD и TXD !!!

Ну я по началу юзал самодельный, потом купил)) Бывает что в таких кабелях перепутаны сигналы RXD и TXD !!!

А Baofeng-й не как не переделать?

А Baofeng-й не как не переделать?

1 Разбери коробочку, сигналы RXD, TXD, GND обычно подписаны на плате.
2 Возьми любой старый кабель с USB-A на USB-mini, отрежь USB-A там четыре проводка (красный, чёрный, белый, зелёный)
3 Тебе нужен чёрный (GND), зелёный (RXD), белый (TXD)
4 Если не взлетит поменяй местами RXD<---> TXD

А Baofeng-й не как не переделать?

1 Разбери коробочку, сигналы RXD, TXD, GND обычно подписаны на плате.
2 Возьми любой старый кабель с USB-A на USB-mini, отрежь USB-A там четыре проводка (красный, чёрный, белый, зелёный)
3 Тебе нужен чёрный (GND), зелёный (RXD), белый (TXD)
4 Если не взлетит поменяй местами RXD<---> TXD

Не хотелось бы ломать,я через него Quansheng-UV-K5(8) прошиваю.Есть еще правда от Baojie BJ-318 там USB =>RJ-45.Может его переделать надо подумать.А лучше всего наверное подажду как придет-не горит:)

По сути подойдёт любой шнурок где есть USB to UART конвертер
